Um sistema de iluminação foi construído com um circuito de três…
Gabarito: C
Para determinar em qual configuração a lâmpada 1 brilha mais, devemos analisar a potência dissipada por ela em cada posição da chave. Como as lâmpadas são idênticas, possuem a mesma resistência . O brilho depende da potência , onde é a tensão sobre a lâmpada.
Enunciado

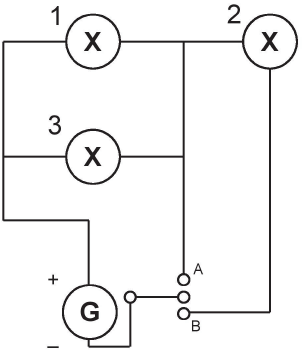

Um sistema de iluminação foi construído com um circuito de três lâmpadas iguais conectadas a um gerador (G) de tensão constante. Esse gerador possui uma chave que pode ser ligada nas posições A ou B. Considerando o funcionamento do circuito dado, a lâmpada 1 brilhará mais quando a chave estiver na posição

Alternativas
- A)
B, pois a corrente será maior nesse caso.
- B)
B, pois a potência total será maior nesse caso.
- C)
A, pois a resistência equivalente será menor nesse caso.
Resposta correta - D)
B, pois o gerador fornecerá uma maior tensão nesse caso.
- E)
A, pois a potência dissipada pelo gerador será menor nesse caso.
Resolução comentada
GABARITO: C
Para determinar em qual configuração a lâmpada 1 brilha mais, devemos analisar a potência dissipada por ela em cada posição da chave. Como as lâmpadas são idênticas, possuem a mesma resistência . O brilho depende da potência , onde é a tensão sobre a lâmpada.
- Análise da Posição A: Ao ligar a chave em A, o terminal negativo do gerador é conectado diretamente ao nó comum entre as lâmpadas 1, 3 e a lâmpada 2. Nesse caso, as lâmpadas 1 e 3 ficam ligadas em paralelo diretamente aos terminais do gerador. A lâmpada 2 fica com um terminal aberto e não acende. A tensão sobre a lâmpada 1 é igual à tensão total do gerador .
- Análise da Posição B: Ao ligar a chave em B, a corrente flui do terminal positivo, divide-se entre as lâmpadas 1 e 3 (em paralelo), e depois atravessa a lâmpada 2 (em série com o conjunto anterior). A resistência equivalente desse conjunto é . A tensão do gerador será dividida proporcionalmente às resistências. A tensão sobre o conjunto paralelo (lâmpadas 1 e 3) será .
Comparando os dois casos, a lâmpada 1 recebe uma tensão maior na posição A (), resultando em maior brilho. O motivo físico fundamental é que, na posição A, a resistência equivalente do circuito visto pelo gerador é menor, o que permite uma maior potência total e maior tensão disponível para a lâmpada 1.
- Incorreta. O aluno supõe erroneamente que a corrente total aumenta ao adicionar mais resistores em série. Se e , a corrente em B é , enquanto em A é . O aluno marca B acreditando que .
- Incorreta. O aluno calcula a potência total considerando que mais lâmpadas acesas significam mais potência, ignorando o aumento da resistência equivalente. Para e , em B a potência é , mas em A é . O aluno marca B por acreditar que .
- Correta. Na posição A, a resistência equivalente é , enquanto na posição B é . Como , a menor resistência em A resulta em maior potência total e maior brilho para a lâmpada 1.
- Incorreta. O aluno ignora a premissa do enunciado de que o gerador fornece tensão constante ( em ambos os casos). O aluno supõe que a presença da lâmpada 2 em série elevaria a tensão fornecida para um valor como , em vez de manter os .
- Incorreta. O aluno confunde o conceito de eficiência. Em circuitos reais com resistência interna , a potência dissipada internamente é . Como e , para , o gerador dissipa em A e apenas em B. O aluno inverte a lógica ao afirmar que .
